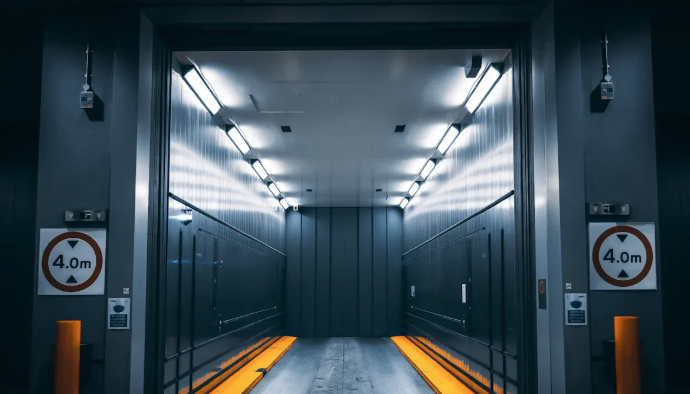

Vous devez vous familiariser avec les dimensions typiques de l'ascenseur de fret avant de planifier votre bâtiment. Le tableau ci-dessous décrit la largeur, la profondeur, la hauteur, la taille de la porte et la profondeur de la fosse pour diverses capacités de poids.
Capacité (lb) | Largeur de plate-forme x profondeur | Largeur de porte x hauteur | Profondeur de fosse |
|---|---|---|---|
4000 | 7'0 'x 8'0 ' | 6'8 'x 8'0 ' | 4'6 ' |
5000 | 8'0 'x 9'0 ' | 7'8 'x 8'0 ' | 4'6 ' |
6000 | 10'4 'x 10'0 ' | 10'0 'x 8'0 ' | 4'6 ' |
8000 | 10'4 'x 12'0 ' | 10'0 'x 8'0 ' | 4'6 ' |
15000 | 12'0 'x 15'7 ' | 12'0 'x 8'0 ' | 5'0 ' |
20000 | 12'4 'x 20'0 ' | 12'0 'x 8'0 ' | 5'0 ' |
25000 | 14'4 'x 20'0 ' | 14'0 'x 8'0 ' | 5'6 ' |
Le choix des dimensions correctes de l'ascenseur de fret assure la sécurité pour toutes les personnes impliquées. Il favorise également des opérations lisses, vous aide à vous conformer aux codes du bâtiment et facilite le transport des matériaux. De plus, la bonne taille protège votre lifting manuel de matériau ou votre pile, prolongeant sa durée de vie.
La taille de l'ascenseur de fret est basée sur le poids qu'il peut contenir et la taille de la cargaison. Cela permet de s'assurer que les choses se déplacent en toute sécurité et en douceur. - La largeur de la porte et la profondeur de la fosse sont importantes pour un chargement facile. Ils aident également à garder l'équipement d'ascenseur à l'abri des dommages. - Choisir la bonne taille de l'ascenseur rend les choses plus sûres et plus rapides. Cela aide également votre bâtiment à suivre la loi. - Pensez à votre plus grande cargaison, à la mise en place de votre bâtiment et à ce dont vous pourriez avoir besoin plus tard lorsque vous choisissez des ascenseurs. - Les tailles d'ascenseur standard fonctionnent pour la plupart des emplois. Mais les ascenseurs personnalisés sont meilleurs pour des charges spéciales ou très lourdes.
Connaître la taille des ascenseurs standard vous aide à choisir le bon ascenseur. Vous devez connaître la largeur, la profondeur, la hauteur, la taille de la porte et la profondeur de la fosse. Ces mesures changent la façon dont vous déplacez les choses et gardez votre bâtiment en sécurité. Ils aident également votre travail à se passer bien. Regardons de plus près chaque partie.
La largeur, la profondeur et la hauteur décident de ce que vous pouvez déplacer. Ils montrent également à quel point il est facile de charger et de décharger. Différents bâtiments ont besoin de tailles d'ascenseur différentes. Les entrepôts utilisent souvent des ascenseurs plus grands que les bureaux. Le tableau ci-dessous montre comment la taille change avec le poids et le type de construction:
Capacité (lb) | Taille de la cabine intérieure (largeur x profondeur) | Largeur de porte | Utilisation du bâtiment typique |
|---|---|---|---|
4 000 | 7 pieds x 6 pieds | 60 pouces | Commerce de détail, entrepôts |
6 000 | 8 pieds x 6 pieds | 72 pouces | Usines de fabrication |
8 000 | 10 pieds x 6,5 pi | 96 pouces | Industriels, hôpitaux |
À mesure que la capacité de poids augmente, la taille de la cabine s'agrandit également. Cela vous permet de déplacer des choses plus grandes ou plus lourdes comme les palettes ou les machines. La plupart des ascenseurs commerciaux mesurent entre 6 pieds par 6 pieds et 10 pieds sur 10 pieds. Les ascenseurs de passagers sont plus petits car ils sont faits pour les gens, pas les marchandises.
CONSEIL: Vérifiez toujours la taille de l'ascenseur avant d'acheter un lifting manuel de matériau ou un empileur. Cela garantit que votre équipement s'intègre à l'intérieur.
La taille de la porte et la profondeur de la fosse comptent autant que la taille de la cabine. La porte doit être suffisamment large pour vos plus gros articles. La plupart des portes de l'ascenseur mesurent 4 à 5 pieds de large. Certains ascenseurs ont des portes d'ouverture centrale. Ceux-ci rendent le chargement plus rapide et plus facile, surtout pour les longues choses.
Type de dimension | Gamme / formule standard |
|---|---|
Largeur de porte | 4 pieds à 5 pieds |
Taille de la cabine | 6 pieds par 6 pieds à 10 pieds sur 10 pieds ou plus |
Taille de l'arbre | 10 pieds par 10 pieds à 12 pieds sur 12 pieds ou plus |
Formule de profondeur de fosse | (1/2 hauteur de porte) + 4 pouces + espace pour l'équipement |
La profondeur de la fosse est importante pour la sécurité et la mise en place de l'ascenseur. Un stand plus profond s'arrête des dégâts d'eau et donne de la place à l'équipement. Vous devez ajouter un canal de drainage d'au moins 5 cm de profondeur pour arrêter les inondations. Si la fosse est trop peu profonde, le moteur de l'ascenseur pourrait être endommagé lors de fortes pluies ou de nettoyage.
Les portes de l'ouverture latérale économisent l'espace des arbres mais ouvrent plus lentement.
Les portes d'ouverture centrale utilisent plus d'espace d'arbre mais font du chargement jusqu'à 40% plus rapidement.
L'épaisseur du cadre de porte peut emporter jusqu'à 15 cm d'espace, alors vérifiez toujours la taille intérieure.
Remarque: Pour de meilleurs résultats, gardez l'écart entre le seuil de voiture et le seuil de porte d'atterrissage à 5 mm ou moins. Cela empêche les roues de chariot élévateur de rester coincés.
La capacité de poids est la chose la plus importante lors de la sélection d'un ascenseur de fret. Vous devez faire correspondre la limite de poids de l'ascenseur à vos charges les plus lourdes. Les tailles d'ascenseur standard sont conçues pour différentes classes de poids. Le tableau ci-dessous montre des limites de poids et des utilisations courantes:
Classe d'ascenseur de fret | Plage de capacité de poids (lb) | Cas d'utilisation typique | Applications typiques |
|---|---|---|---|
Classe A (devoir léger) | Jusqu'à 2 000 | Petites marchandises | Immeubles de bureaux, commerce de détail, fabrication légère |
Classe B (service moyen) | Jusqu'à 3 500 | Charges plus lourdes | Entrepôts, usines, industriels |
Classe C1 (robuste) | 5 000 à 10 000 | Gros articles | Fabrication, construction, automobile |
Classe C2 (très lourd) | Plus de 10 000 | Véhicules industriels | Exploitation minière, fabrication d'équipements lourds |
La plupart des ascenseurs commerciaux peuvent transporter 4 000 livres à 15 000 livres. Les ascenseurs lourds dans les usines ou les entrepôts peuvent en tenir encore plus. La bonne limite de poids maintient votre travail en sécurité et en douceur. Si vous utilisez un treuil manuel ou un pileur, vérifiez toujours la limite de charge de l'ascenseur avant de déplacer des choses lourdes.
Les ascenseurs de service et les ascenseurs de passagers ne sont pas les mêmes. Les ascenseurs de service sont fabriqués pour le déplacement des marchandises et peuvent prendre plus de poids. Les ascenseurs de passagers sont construits pour les gens et se concentrent sur le confort et la sécurité.
N'oubliez pas: Suivez toujours ASME A17.1 et les codes de construction locaux pour la taille des ascenseurs et la configuration. Ces règles vous aident à rester en sécurité et à éviter les problèmes juridiques.
Lorsque vous connaissez des ascenseurs standard, vous pouvez choisir le bon ascenseur pour votre bâtiment. Cela vous aide à éviter les erreurs et à bien fonctionner votre travail. Si vous souhaitez en savoir plus sur les ascenseurs manuels , les pilers ou autres équipements, visitez la page du produit de Jieyang Machinery pour plus de détails.
Vous devez prêter attention aux dimensions de l'ascenseur de fret pour la sécurité. La bonne taille vous aide à suivre les règles locales et les normes nationales. Choisir la bonne taille signifie que votre ascenseur peut supporter le bon poids. Cela réduit les chances d'accidents ou d'équipements cassés. Des outils de sécurité comme les panneaux, les boutons d'arrêt d'urgence et les alarmes fonctionnent mieux avec l'ascenseur de bonne taille. Affichez toujours la limite de poids à chaque point de chargement. Cela rappelle à votre équipe de ne pas surcharger l'ascenseur et assure tout le monde en sécurité. Seuls les travailleurs formés doivent utiliser l'ascenseur, en particulier lors du déplacement des choses lourdes avec un matériau manuel ou un empileur.
La bonne taille de l'ascenseur de fret facilite votre travail chaque jour. Lorsque vous choisissez la bonne taille, le chargement et le déchargement vont plus rapidement. Vous pouvez déplacer de gros articles, des palettes ou des équipements sans attendre. La bonne limite de poids vous permet de transporter plus en moins de voyages, d'économie de temps et d'énergie. Les caractéristiques de sécurité comme les portes lisses et les sols plats aident à arrêter les accidents lorsqu'il est occupé. Vous devriez apprendre à votre équipe comment charger les choses de la bonne façon. Cela fait bien fonctionner l'ascenseur et l'aide à durer plus longtemps. Vérifiez souvent l'ascenseur, comme les pièces mobiles et changer de vieilles pièces, pour arrêter de gros problèmes. Écrivez toujours vos vérifications de maintenance pour surveiller la santé de votre ascenseur.
La taille de l'ascenseur de fret modifie la façon dont votre bâtiment est installé et utilisé. La bonne taille rend votre bâtiment plus utile et plus facile à déplacer. Vous pouvez planifier des expéditions plus importantes ou de nouvelles machines sans gros changements. Choisir la bonne limite de poids vous permet d'utiliser de nombreux types d'équipements, comme des treuils manuels et des pilers. Les caractéristiques de sécurité comme les portes larges et les puits profonds rendent l'ascenseur plus facile à utiliser et à réparer. Une bonne planification vous aide à respecter les règles d'accès et améliore le travail de travail. Si vous devez mettre à niveau votre bâtiment plus tard, avoir la bonne taille d'ascenseur vous fera gagner du temps et de l'argent.
Astuce: travaillez toujours avec des experts lors de la planification de votre ascenseur. Ils peuvent vous aider à choisir les meilleurs outils de taille et de sécurité pour vos besoins.
Lorsque vous choisissez des dimensions de l'ascenseur de fret, réfléchissez à ce que vous déplacez. Vous devez d'abord mesurer votre plus gros cargaison. Il peut s'agir de palettes, de machines lourdes ou de grandes expéditions. L'ascenseur doit s'adapter à ces choses sans causer de problèmes. Vous devez également savoir combien de poids vous soulèverez. Certains endroits ont besoin d'ascenseurs qui contiennent jusqu'à 100 000 livres.
Vous pouvez utiliser cette liste de contrôle pour vous aider à choisir:
Mesurez la taille et le poids de votre plus gros cargaison.
Comptez le nombre de voyages que vous faites chaque jour.
Pensez à votre type de bâtiment et à votre espace.
Assurez-vous que l'ascenseur fonctionne bien pendant les périodes occupées.
Choisissez des tailles de levage qui correspondent à différents endroits et besoins.
Différents travaux ont besoin de tailles et de types d'ascenseurs différents. Les ascenseurs de classe A sont bons pour le fret général et les camions à main. Les ascenseurs de classe B sont fabriqués pour les véhicules à moteur et ont besoin de plus grandes cabines. Les ascenseurs de classe C sont destinés aux camions industriels et aux charges lourdes. La façon dont vous chargez la cargaison, comme avec un matériau manuel ou un empileur, est également important.
La disposition de votre bâtiment aide à décider de la taille de votre ascenseur. Vous devez vous assurer que les marchandises peuvent entrer et sortir facilement. Vérifiez la taille de votre équipement, comme des chariots élévateurs ou des treuils manuels. L'espace autour de l'ascenseur est également important. Regardez des choses comme la température, l'humidité, la poussière et l'éclairage. Un bon flux d'air et une imperméabilisation protègent votre équipement.
Pensez à l'avenir. Si vous prévoyez de déplacer plus de marchandises ou de développer votre bâtiment, choisissez un ascenseur qui peut le gérer. Les usines ont souvent besoin d'ascenseurs plus gros pour l'équipement lourd. Les bâtiments commerciaux équilibrent la taille de l'ascenseur avec conception et espace. Les maisons utilisent des ascenseurs plus petits pour les meubles et les appareils électroménagers.
CONSEIL: Rappelez-vous toujours les principales choses qui affectent la taille de l'ascenseur, comme la cargaison, l'utilisation du bâtiment et les plans futurs.
Vous devez suivre les règles et les normes lorsque vous choisissez des tailles d'ascenseur. Ces règles gardent votre bâtiment en sécurité et légal. Aux États-Unis, les normes ASME A17.1 et ADA sont les principales règles. Ils disent que vous avez besoin de signes clairs, de plaques de chargement et d'outils de sécurité à l'intérieur de l'ascenseur.
Voici une table avec des normes communes pour différentes charges:
Charge nominale (lb) | Taille de la plate-forme (FT) | Hauteur de la cabine (FT) | Largeur de porte x hauteur (ft) |
|---|---|---|---|
4000 | 7'0 'x 8'0 ' | 8'0 ' | 6'8 'x 8'0 ' |
5000 | 8'0 'x 9'0 ' | 8'0 ' | 7'8 'x 8'0 ' |
6000 | 10'4 'x 10'0 ' | 8'0 ' | 10'0 'x 8'0 ' |
8000 | 10'4 'x 12'0 ' | 8'0 ' | 10'0 'x 8'0 ' |
10000 | 10'4 'x 14'0 ' | 8'0 ' | 10'0 'x 8'0 ' |
12000 | 12'4 'x 12'0 ' | 8'0 ' | 12'0 'x 8'0 ' |
D'autres pays ont des règles différentes pour les ascenseurs. Les ascenseurs américains ont souvent plus de poids et ont des portes plus larges. Vérifiez toujours vos règles locales avant de décider.
Lorsque vous choisissez la bonne taille d'ascenseur de fret, votre entreprise fonctionne mieux et plus sûre. Votre équipement, comme les pilers et les treuils manuels, fonctionnera bien avec votre ascenseur. Pour en savoir plus sur les tailles et l'équipement de levage, visitez la page de produit de Jieyang Machinery.
Parfois, vous avez besoin d'un ascenseur de fret personnalisé pour des besoins spéciaux. La plupart des bâtiments utilisent des ascenseurs standard, mais pas tous. Vous devriez penser aux ascenseurs personnalisés si vous:
Besoin de déplacer des choses grandes ou étranges qui ne rentreront pas dans un ascenseur régulier
Doivent transporter des charges plus lourdes que la normale
Doit installer l'ascenseur dans un petit espace de forme impaire
Vous voulez déplacer des véhicules, des articles dangereux ou un équipement spécial
Les gens demandent souvent des ascenseurs personnalisés avec une largeur de cabine, une profondeur ou une hauteur différentes. Certains veulent d'autres styles de porte ou une fosse plus profonde. Vous pourriez avoir besoin d'une plate-forme plus forte ou de plus d'outils de sécurité, comme des arrêts d'urgence ou des alarmes de surcharge. Ces modifications vous aident à suivre les règles de sécurité et à vous faciliter le travail.
Remarque: les ascenseurs personnalisés coûtent plus cher que ceux réguliers. Vous payez un supplément pour la conception, les matériaux et les travaux de construction. Il faut également plus de temps pour installer et a besoin de plus de planification.
Les tailles de portance standard fonctionnent pour la plupart des entreprises, des entrepôts et des magasins. La plupart des ascenseurs standard se trouvent entre 6 pieds par 6 pieds et 8 pieds par 8 pieds. Ces tailles peuvent contenir 1500 kg à 3000 kg. C'est bon pour déplacer des palettes, des machines ou beaucoup de marchandises. Les ascenseurs à domicile sont plus petits pour les maisons, mais les ascenseurs d'affaires sont plus gros pour le travail.
Voici un tableau qui montre comment les tailles de levage standard s'adaptent à des travaux différents:
Taille de levage (passagers) | Cas d'utilisation typique | Dimensions approximatives (mm) | Hébergement de fret / passagers |
|---|---|---|---|
2-3 | Maisons, petits bureaux | Petit puits | Petits articles, épicerie |
4 | Petits bâtiments commerciaux | 1100 x 700 | Espace modéré, petits groupes |
8 | Paramètres commerciaux, entrepôts | 1400 x 1100 | Cargo d'affaires, trafic plus élevé |
16 | Grands complexes commerciaux | 1900 x 1500 | Haute circulation, cargaison lourde |
20 | Hôpitaux, projets à grande échelle | 2000 x 1700 | Très grande capacité, équipement lourd |
Les tailles de levage standard vous aident à déplacer les choses en toute sécurité et rapidement. Ils s'adaptent à la plupart des ascenseurs et des pilers de matériaux manuels, donc vos outils fonctionneront. Choisir un ascenseur standard vous permet d'économiser de l'argent et du temps lorsque vous l'installez. Il aide également votre bâtiment à suivre les règles de sécurité et à bien fonctionner tous les jours.
Astuce: Vérifiez toujours votre plus gros cargaison et ce dont vous pourriez avoir besoin plus tard avant de choisir une taille de levage. Les tailles standard fonctionnent pour la plupart des emplois, mais vous pouvez en obtenir une personnalisée si vous en avez besoin.
Choisir la bonne taille d'ascenseur de fret assure votre équipe en sécurité et protège votre argent. Si votre ascenseur s'adapte à vos plus grosses charges, vous n'avez pas besoin d'autant de charges lourdes. Cela aide également à arrêter les dommages à vos produits et rend votre lieu de travail plus sûr. Pensez toujours à ce dont votre équipe a besoin et vérifiez les règles importantes comme les directives ASME A17 et ADA. Vous pouvez demander à des experts ou à des entreprises comme Jieyang Machinery pour obtenir de l'aide avec les ascenseurs manuels, les pilers ou les treuils à main. Une bonne planification vous aide désormais à économiser de l'argent et à maintenir votre bâtiment qui fonctionne bien pendant longtemps.
La plupart des ascenseurs de marchandises d'entrepôt ont entre 6 pieds par 6 pieds et 10 pieds sur 10 pieds. Ces tailles s'adaptent aux palettes, aux ascenseurs manuels et aux piles. Vérifiez toujours votre plus gros cargaison avant de choisir une taille d'ascenseur de fret.
Tout d'abord, mesurez votre plus grande cargaison et réfléchissez à ce que vous déplacez chaque jour. Regardez la disposition de votre bâtiment et si vous avez besoin de plus d'espace plus tard. Essayez d'utiliser un treuil à main ou un empileur pour voir si les choses correspondent. Vérifiez les règles locales et visitez la page du produit de Jieyang Machinery pour plus d'aide.
Les ascenseurs de passagers standard ne peuvent pas transporter des articles lourds ou gros. Vous avez besoin d'un ascenseur de fret avec la bonne limite de poids et la taille de la porte. Cela maintient l'équipement, les treuils manuels et les grands produits en sécurité pendant le transport.
Recherchez des plaques de chargement claires, des boutons d'arrêt d'urgence, des alarmes et des portes larges. Ces fonctionnalités aident à arrêter les accidents et à protéger votre équipe. Jieyang Machinery a un équipement qui répond à ces besoins de sécurité.
